业务设计

?接入需求设计

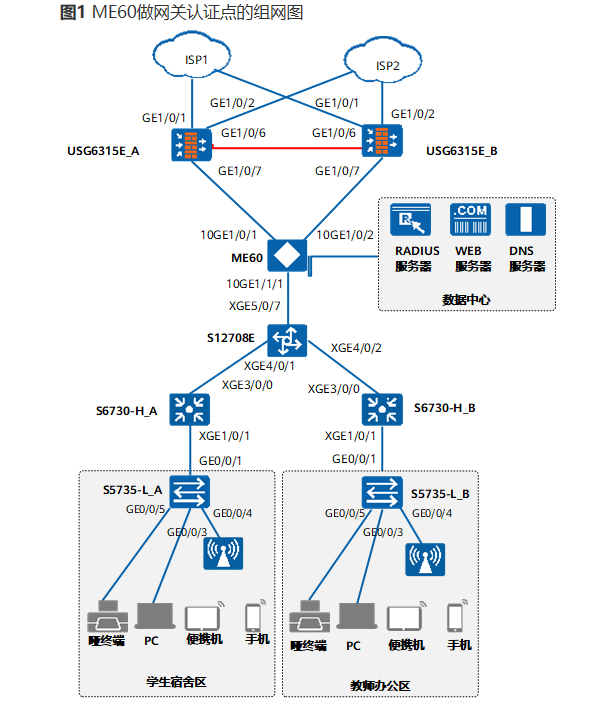

华为ME60作为有线用户和无线用户的网关认证点，为用户动态分配IP地址，同时提供有线用户和无线用户的认证。

华为核心交换机S12700E-8是所有汇聚交换机的连接点，并内置随板AC（无需额外购买硬件AC，减少网络设备投资）。在S12700E-8上配置随板AC功能，管理全网的AP，实现无线网络的接入。

S5735-L作为接入交换机，上行汇聚至S6730-H，通过QinQ实现用户隔离。内层VLAN代表区域内的不同接口（如学生宿舍区和教师办公区接入交换机的下行接口划分VLAN2001～3500），外层VLAN代表不同区域的不同楼层（如学生宿舍区汇聚交换机的下行接口划分VLAN101～200；教师办公区汇聚交换机的下行接口划分VLAN201～400）。

核心交换机S12700E-8透传QinQ报文到ME60，ME60进行QinQ终结。

出口防火墙USG6680承担外网出口业务，隔离内外网区域，通过NAT功能实现内外网互访。防火墙开启智能选路功能，根据出口链路带宽动态地选择出接口，实现链路资源的合理利用和用户体验的提升。

?认证需求设计

ME60作为认证设备，为有线无线用户提供丰富的认证方式，包括IPoE认证、PPPoE认证、MAC认证等，满足用户灵活认证的需求。

WEB认证通过后才能访问外网。

?网络权限和计费需求设计

在ME60上配置DAA功能，能实现不同用户、不同目的地址的差异化限速和计费需求。

?安全需求设计

在出口防火墙上配置安全策略，可以针对用户上网报文进行过滤，防止用户访问非法网站，同时可对用户网络报文进行监控和追溯。
