简介

S2710-SI、S2700-EI、S3700-SI和S3700-EI设备使用业务口组建堆叠时，不需要手动配置堆叠口，在正确连接堆叠线缆后，即可自动组建堆叠系统。

组网需求

在一个新建的企业网络中，要求接入设备具有充足的端口数目，并且希望网络结构简单，易于配置和管理。

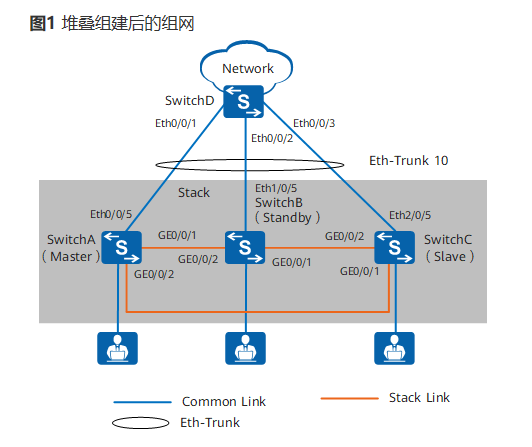

如图1所示，根据用户需求，SwitchA、SwitchB和SwitchC三台接入交换机采用环形堆叠组网，并通过跨设备Eth-Trunk连接上游设备SwitchD。其中，SwitchA、SwitchB和SwitchC的角色分别为主、备、从，堆叠ID分别为0、1、2，优先级分别为200、100、100。由于组成堆叠的成员交换机在逻辑上是一个整体，所以整个网络在扩展了端口数量的同时也方便了用户对网络的管理和维护。

配置思路

1.S3700-EI堆叠功能缺省处于使能状态，正确连接堆叠线缆后，堆叠系统即建立，无需配置。但是为方便用户管理和识别设备，可在堆叠前先配置成员交换机的名称、堆叠ID和优先级。

2.将SwitchA、SwitchB、SwitchC下电，使用SFP堆叠电缆连接各物理成员端口后再上电。

3.为提高可靠性、增加上行链路带宽，配置跨设备Eth-Trunk。

配置文件

• 堆叠系统的配置文件（堆叠相关配置不记入配置文件，直接写入Flash）

  #
   sysname Stack
  #
  interface Eth-Trunk10
  #
  interface Ethernet0/0/5
   eth-trunk 10
  #
  interface Ethernet1/0/5
   eth-trunk 10
  #
  interface Ethernet2/0/5
   eth-trunk 10
  #
  return

• SwitchD的配置文件

  #
   sysname SwitchD
  #
  interface Eth-Trunk10
  #
  interface Ethernet0/0/1
   eth-trunk 10
  #
  interface Ethernet0/0/2
   eth-trunk 10
  #
  interface Ethernet0/0/3
   eth-trunk 10
  #
  return
