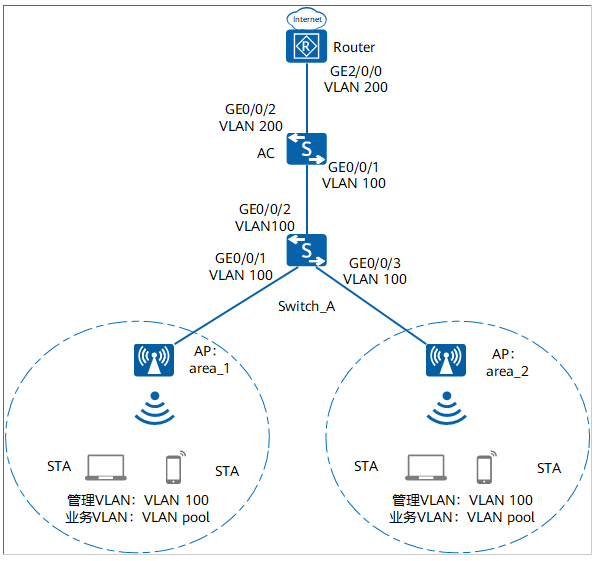

中型园区WLAN组网图

本文配置步骤以华为S系列交换机V200R012版本，华为AR系列路由器V200R010版本为例。

?用户希望通过WLAN部署，提供名为“wlan-net”的无线网络方便用户随时随地接入。

?接入层可以选用支持PoE功能的S5720-LI系列交换机，下挂AP，为用户提供无线网络。

?汇聚层可以选用S5720-HI作为AC设备，在AC上对用户进行集中控制和管理。AC作为DHCP服务器，为AP分配管理IP地址。

?园区出口可以选用AR系列路由器，Router作为DHCP服务器，为STA分配IP地址。

?采用VLAN pool作为业务VLAN，由VLAN pool下VLAN对应的接口地址池为STA分配地址。
