LACP模式链路聚合简介

华为交换机以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。

LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。

LACP模式下，部分链路是活动链路，所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

配置注意事项

如图1所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。在两台Switch设备上配置LACP模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下：

• 两条活动链路具有负载分担的能力。

• 两设备间的链路具有1条冗余备份链路，当活动链路出现故障时，备份链路替代故障链路，保持数据传输的可靠性。

• 同VLAN间可以相互通信。

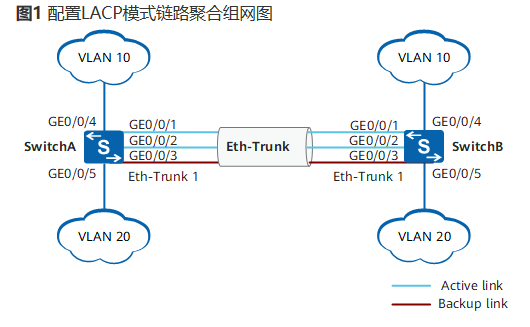

图1 配置LACP模式链路聚合组网图

配置思路

采用如下的思路配置LACP模式链路聚合：

1. 创建Eth-Trunk，配置Eth-Trunk为LACP模式，实现链路聚合功能。

2. 将成员接口加入Eth-Trunk。

3. 配置系统优先级，确定主动端，按照主动端设备的接口选择活动接口。

4. 配置活动接口上限阈值，实现保证带宽的情况下提高网络的可靠性。

5. 配置接口优先级，确定活动链路接口，优先级高的接口将被选作活动接口。

6. 创建VLAN并将接口加入VLAN。
